Lámpa a szobába

Idétlen idők óta tervezem, hogy a fiók mélyén porosodó SSC P7-es brutál ledekből csinálok reflektort a zsiguliba lámpát a szobába. Jelentem, majdnem sikerült.

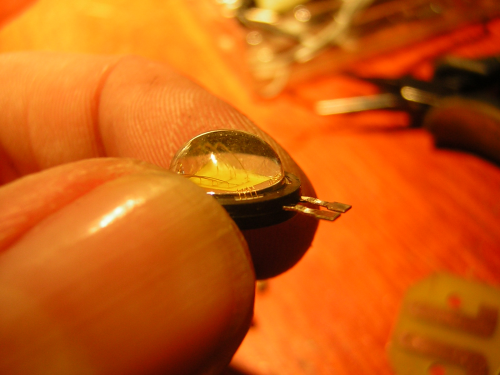

Az első hozzávaló a LED. Ezt már hónapokkal ezelőtt megvásároltam, mert ki akartam próbálni mit tud. Ki is próbáltam, azonban idő, pénz és megfelelő lencse hiányában nem lett belőle távolsági fényszóró a Zsiguliba.

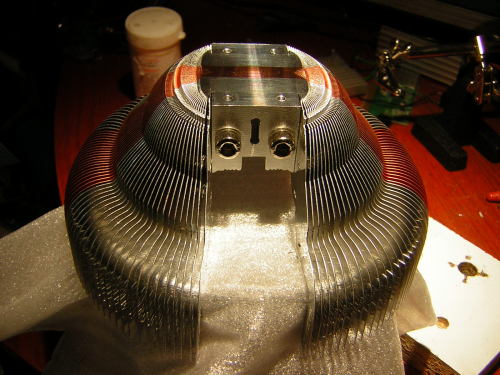

A második hozzávalót akkor találtam ki, amikor felmerült bennem a gondolat, hogy építek egy kétnemű csillárt a nappaliba. Formavilág és hűtőteljesítmény tekintetében két hűtőbordára szűkült a kör, az egyiket láthatod lent, a másik ennek a tiszta réz változata. A réz idővel elkezd ócskulni, oxidálódni, ezért lett a félig alu verzió. (meg ez olcsóbb volt) Ez az állapot természetesen nem gyári, a garanciát valószínűleg nem tudom már érvényesíteni. A megmunkálás idejére eltávolítottam a ventillátort.



A kétnemű csillár két fajta világító berendezést tartalmaz. 3 vagy 5 darab kompakt fénycső szolgáltatja majd a teljes fényerőt és a hosszan tartó világítást. Jellemzően este, sötétedés után kap szerepet ez a fajta világítási módozat. Azonban vannak olyan helyzetek, amikor csak pár percre kapcsolom fel a villanyt. Ennyi idő alatt a kompakt fénycsövek többsége be sem gyújt, vagy nem éri el az üzemi hőmérsékletet. Arról nem is beszélve, hogy a sok kapcsolgatás árt a legjobban a fénycsöveknek.

Ezekre a rövid idejű világítási feladatokra is ideális a LED, hiszen bírja a kapcsolgatást, és mégis keveset fogyaszt. Ne értsétek félre, nem arról van szó, hogy a LED-ek nem alkalmasak elsődleges világításnak. Kaphatók már olyan ledek, amelyek megállják a helyüket akár egymagukban is otthoni világítás terén. Csupán van két darab olyan LED-em, ami "felgyűlt" és színhőmérséklet tekintetében nem való egy meghitt családi otthonba. Adta magát, hogy elhasználjam valahova.

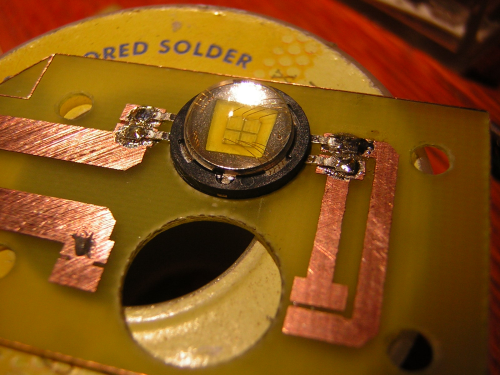

A LED beforrasztásához speciális forrasztópasztát használtam. Merthogy volt itthon, és ilyen jeles alkalmakra ez dukál.

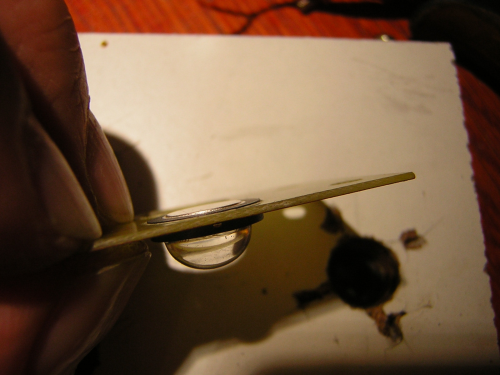

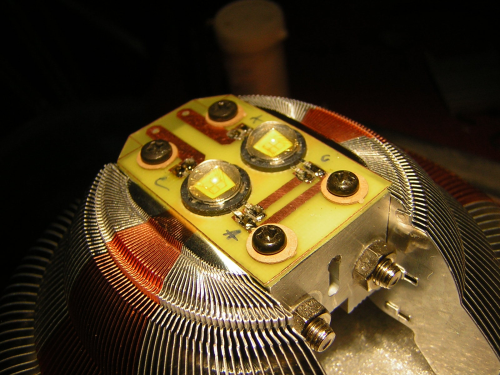

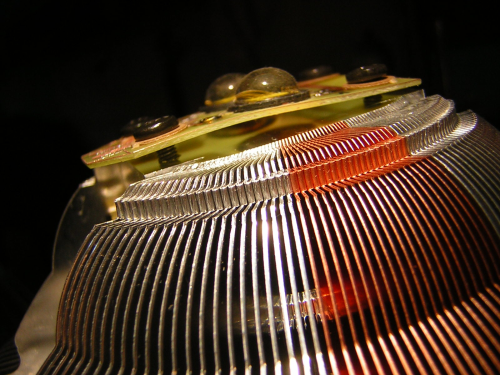

Figyeled, hogy a LED hűtőtönkje a NYÁK síkjából kiáll? Ez, meg a négy csavar teszi lehetővé, hogy a LED talpa szorosan érintkezzen a hűtőbordával.

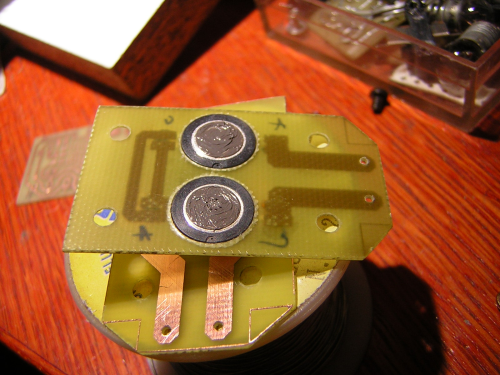

A LED-ek talpát bekentem Arctic Silver hővezető pasztával, ez biztosítja majd a megfelelő termikus kapcsolatot a hűtőborda és a LED között. Nem utolsó sorban a későbbi "hardver upgrade"-et is megkönnyíti, ha nem ragasztót használok.



A végszerelés közben apró eltérés adódott a furatok tényleges pozíciója között.



De reszelővel könnyen lehetett rajta segíteni. Itt még bíztam abban, hogy a két LED-et bírni fogja a borda aktív hűtés nélkül. Két problémába ütköztem:

1. A P7-es talpa alapesetben az anódra van kötve.
2. A polírozott rézmagos hűtőborda jól vezeti az áramot.
3. Punk's not dead
4. A LED-eket szerettem volna sorbakötve üzemeltetni.

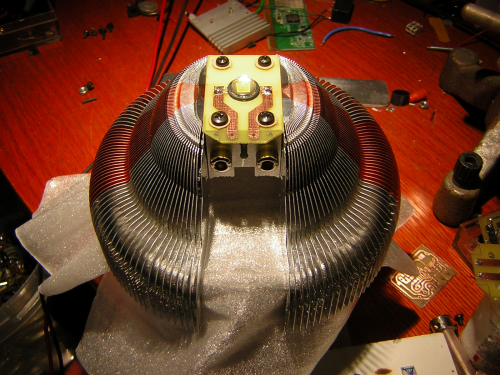

Mivel a két led közül valamelyik mindig letestelt, ezért csak egy világított a kettő közül. Nyilván megpróbáltam fordított polaritással is működtetni az éppen nem működő LED-et, ezért szépen kinyírtam a benne helyet foglaló zenert. Miután elolvastam az adatlapot rájöttem a hibára, már csak egy üzemképes LED-em maradt, így született meg a Küklopsz.

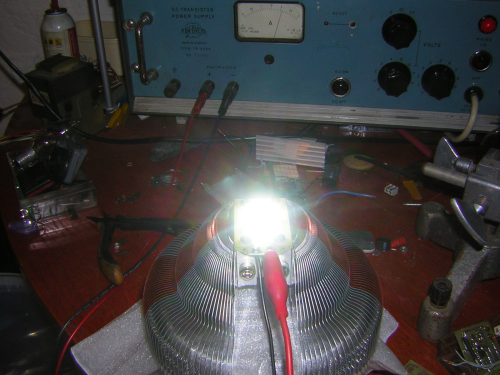

Most már aztán múkodj!!

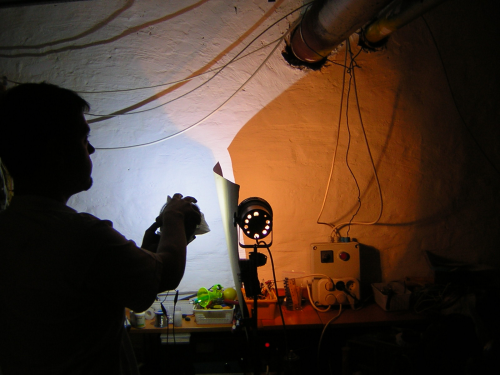

Bal oldalon 1 darab SSC P7-es, jobb oldalon egy 93 Wattos talán inkább 40-es villanykörte. Sehol a környéken nem találtam 60-as körtét. Illetve ez, de ezen nem volt felirat. Ohm törvényéből kiindulva visszaszámoltam a teljesítményt.
Mindazonáltal ez nem tekinthető hiteles mérésnek, de még csak összehasonlításnak sem igazán, hiszen nem lehet tudni, mely hullámhossz tartományokban milyen a fényképezőgép érzékenysége.
Nem is lehet összehasonlítani egy 2500 K°-es fényforrás fényét egy 8000 K°-es LED fényével.



A következő projekt kiinduló eleme egy melegfehér MC-E lesz.
